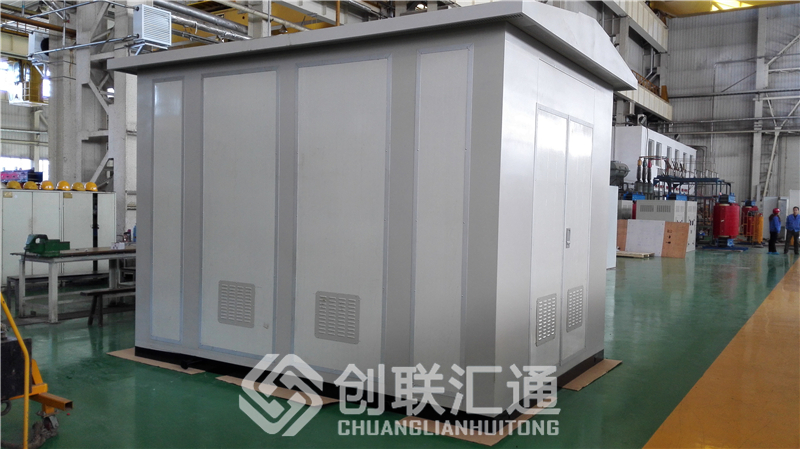

變壓器外殼主要用于運行變壓器現場的安全防護。避免因為小動物等異物進入變壓器引起運行事故。干式變壓器外殼可有效保護人身安全并起一定的電磁屏蔽作用。

變壓器外殼的上表面或下表面可以做成印制電路板，把有關線路直接與壓電變壓器裝在一起，以保證結構緊湊。干式變壓器外殼應當是密封的，以防止壓電元件上的金屬涂層及引出頭生銹。

變壓器外殼前面及背面留有雙扇門用以檢修時接近柜內設備。外殼內部有照明，并可通過開關控制，電源取自溫控器的電源。柜體要有堅固的支撐，外殼、支撐架等所有不載流部件連接在一起并接地。變壓器外殼內高壓側考慮設置固定電纜用的支架；低壓側設置固定母線用的支柱絕緣子，并滿足短路時的動熱穩定的保證。

對于多層壓電變流器來說，由于它的功率較大，壓電元件的溫升較高，為了改善冷卻條件，適宜用鋁做成散熱器形式的外殼。 干式變壓器外殼的表面應當用化學氧化的方法形成一定厚度的絕緣薄膜，也可以涂一層絕緣漆，或墊一層絕緣薄膜，防止莊電元件與外殼簡短路。

干式變壓器外殼應有足夠的機械強度。通常，絕緣外殼的壁厚為1 mm左右，金屬外殼的壁厚為0.5mm左右。當壓電元件尺寸較大時，為了提高機械強度，外殼上可設幾個加強筋，或者把壁厚適當增加一些。
