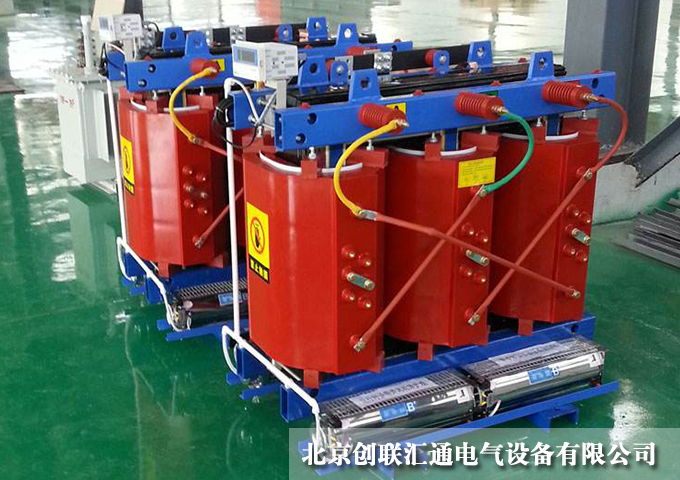

SCB10、SCB11系列干式變壓器結構特點

　　箱式線圈：低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈繞產品短路應力大，安匝不平衡，散熱情況差，存在繞制螺旋角，人工焊接質量不穩定等問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排經氬弧焊自動焊接。

　　溫控裝置：變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半部，可自動檢測并巡回顯示相線圈各自的工作溫度，并且有超溫報警和跳閘功能。

變壓器scb10與scb11的區別：

　　SCB10干式變壓器是環氧樹脂澆注的干式變壓器，F(xiàn)級絕緣的，性能水平是10的。

　　SCB11干式變壓器是敞開式干式變壓器，一般是H級絕緣的，性能水平是11

　　SCB10和SCB11干式變壓器的結構是一樣的，區別在于SCB11的干式變壓器比SCB10的干式變壓器的空載損耗和負載損耗小些，干式變壓器的效率更高點。

　　SCB10---樹脂絕緣繞包式(低壓繞組) 特點：抗短路、耐沖擊、永不開裂、散熱好、絕緣水平高

　　SCB11---箔式低壓線圈 特點：體積小、重量輕、噪聲低、耐污、局放小
